問題描述（故障現象）

在PTN沒有做任何操作情況下，移動在做全網LTE基站升級后反饋大量上報SCTP路徑斷告警，該告警經無線解釋主要產生機理如下：

每個LTE基站同核心網側共4個地址建立偶聯鏈接，當某個核心網管理地址同基站通信失敗后會上報SCTP路徑斷告警，當告警產生時，SCTP建鏈會同另外三個地址建鏈，不會影響偶聯及業務，但是會觸發無線上報該告警。

組網環境

全網受到影響基站不固定，較為分散，據了解以前也曾出現過，均在基站進行操作后發生，然后每天告警逐漸減少，經過幾天震蕩后則基本消失。

原因分析

1.問題定位初期，檢查現網是否存在相關節點的異常告警及性能，發現站點不存在對應的異常告警及性能。

2.懷疑網絡中是否存在廣播風暴問題，經過排查，現網不存在該類問題，主要檢查了網絡中關鍵路徑的廣播報文，組播報文的統計情況，不存在異常，同時也未發現有帶寬利用率超限的情況。

3.承載側對無線提取出問題站點進行重點檢查分析，詳細檢查節點在網絡中分布情況，確認是否存在公用路徑、公用節點可能引起基站閃報SCTP路徑斷告警，仔細檢查后并未發現明顯的公用路徑及節點；

4.通過以往經驗，均為發現明顯異常，著重檢查上游核心層設備，首先檢查橋接點的相關配置，發現有部分橋接組的虛子接口配置了vlan range的封裝方式，再繼續排查，發現出問題的無線基站基本下掛在該類橋接組下，懷疑問題可能跟該配置有關。

5.選取部分該種配置，修改為其他未出現問題的配置方式，然后無線驗證發現基站SCTP路徑斷告警消失；

6.繼續進行驗證，采取抓包方式進行分析：

選取未修改的橋接組業務在基站側設備進行鏡像抓包，在65L3落地點進行鏡像抓包，即在上圖中的1、2處進行鏡像抓包，發現有少量SCTP建鏈報文丟失。

將抓包有丟失的橋接組進行修改，修改后再進行抓包分析，發現丟包現象消失，隨后將全部vlan range配置刪除，SCTP路徑斷告警基本消失。

7.分析為何該種配置會引起SCTP建鏈報文丟失：

實際在上述組網中，橋接點采取VSI的業務模型方式，二層方面采取EVPLAN業務模型，而對于ZXCTN 6500R1版本不支持vlanrange方式的組網配置，導致配置后可能出現SCTP建鏈報文丟失的問題，修改為正常配置后，無線建鏈正常，告警消失。

附配置截圖如下。

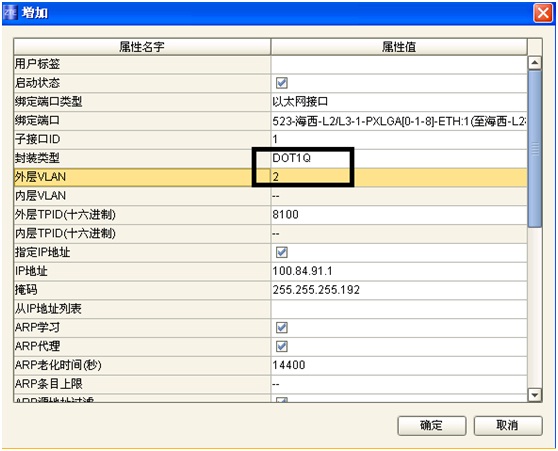

L3虛接口修改后的配置方式：

L3虛子接口修改前配置方式：

解決方案

對于R1版本的ZXCTN 6500設備作為L(zhǎng)2L3橋接點，新建的L2/L3虛子接口不應該配置vlanrange的VLAN封裝類型，若已配置則需要修改，修改辦法如下：

1、 刪除三層虛子接口下ARP綁定永久關系（注意對于每個網段需要修改S1和OMC兩個子接口，此操作會中斷業務，需要晚上申請工單操作）；

2、 通過命令行，修改L2/L3虛子接口封裝類型為dot1q；

3、 主橋接點進行網管對三層虛子接口下的ARP“轉永久”；

4、 備橋接點通過命令行進行ARP綁定永久操作，并寫盤保存后上載。
