華為OSN3500子架采用雙層子架結構,分為接口板區、處理板區、風扇區和走線區。
OptiX OSN3500子架結構如圖1所示。

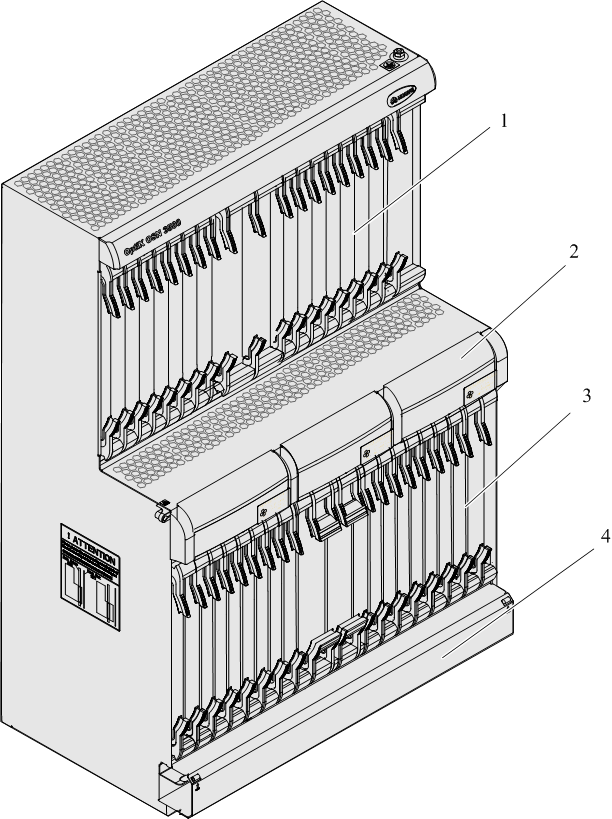

圖1 OptiX OSN3500子架結構圖

| 1. 接口板區 | 2. 風扇區 | 3. 處理板區 | 4. 走線區 |
各部分功能如下:
接口板區:安插OptiX OSN3500的各種接口板。
風扇區:安插3個風扇模塊,為設備提供散熱。
處理板區:安插華為OSN3500的各種處理板。
走線區:用于布放子架尾纖。
接口板,又稱出線板、轉接板,提供光或電信號的物理接口,用于將光或電信號接入到對應的處理板。
