問題描述（故障現象）

某地區新建ZXCTN6500組成的匯聚環要求從雙節點接入網管網，并設置主備接入點，即當主用節點與網管網路由器互通中斷時，網元與網管服務器的互通路由切換到備用接入節點上。現網未采用網關網元的接入方式，而是采用普通L3路由的接入方式。

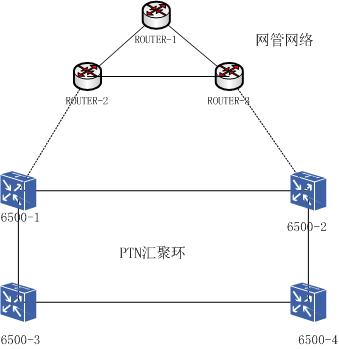

組網環境

原因分析

1、PTN網絡管理平面與網管網之間為了避免路由相互影響，采用靜態路由的方式配置上下路由。普通的靜態路由配置存在端口正常但互通異常時無法感知到的問題，主備節點也無法正常倒換。ZXCTN6500不支持DCN的BFD，中興6500V2.0后的版本支持的PING檢測配置可以解決此問題；

2、ZXCTN 6500的DCN靜態路由配置無法支持路由優先級，可以通過網管服務器目的網段的大小來達到主備路徑的目的。

3、網管網路由器也需要支持PING檢測功能。

解決方案

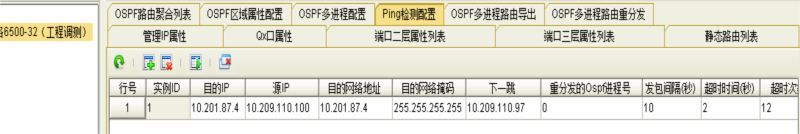

1、主中興6500接入節點上配置DCN的PING檢測配置：ping對端接口IP（或網管服務器IP），當ping檢測正常，則生成靜態路由，并將靜態路由導入ospf進程0；同時為了起到主用目的，將目的網段配置為32位網段掩碼；

2、備中興ZXCTN 6500接入節點上配置DCN的PING檢測配置：ping對端接口IP（或網管服務器IP），當ping檢測正常，則生成靜態路由，并將靜態路由導入ospf進程0；同時為了起到備用目的，將目的網段配置為24位網段掩碼（也可根據實際需要配置，只要掩碼位數小于主用即可）；

3、經上述主備節點配置后，將生成兩臺向網管服務器的不同優先級路由，從而起到主備路由效果：

4、網管網路由器上同樣進行類似ping檢測路由配置，靜態路由的失效也通過ping檢測來關聯。
