問題描述(故障現象)
某PTN網絡在進行擴容操作時,在“結果確認”步驟里要擴進來的設備彈出報錯對話框:“隧道xxxx配置失敗,當前設備版本不支持當前PHB配置”,每次執行該設備報錯的隧道號都不一樣。
組網環境

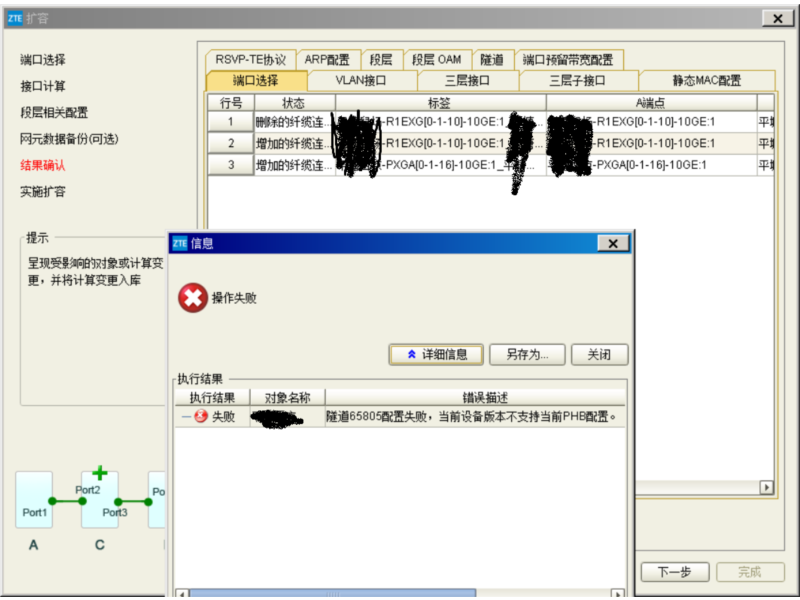

需要擴容進來的是一臺中興ZXCTN 6500-16設備,版本V2.1R3B76。在兩臺中興6300對接的10G鏈路中進行擴容,報錯截圖如下:

原因分析
報錯信息比較明確,就是需要擴容進來的ZXCTN 6500設備對原鏈路上承載的部分隧道的PHB優先級配置不支持??赡茉蛴?點:
1、ZXCTN 6500版本問題;
2、相關隧道PHB配置不正確(隧道PHB默認配置為繼承);
解決方案

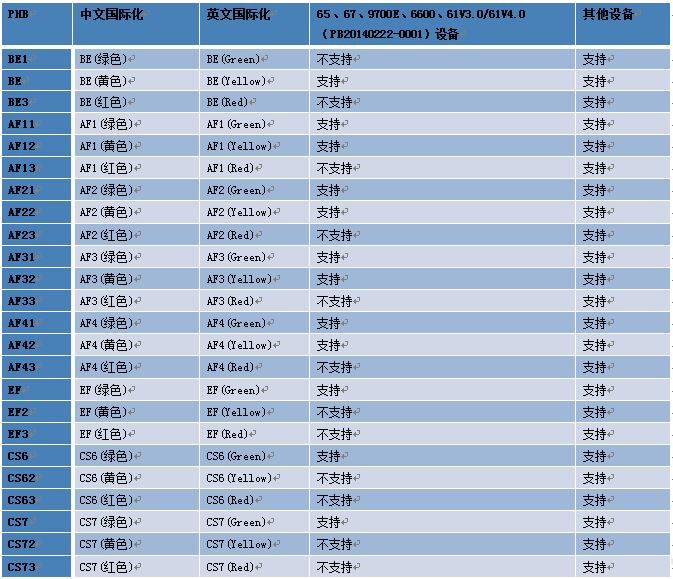

65V2.1R3B76版本是較新版本,但本工程中有其他較多段落進行同版本設備擴容時未出現過類似報錯。查閱QOS部署介紹文檔,發現PTN各類型產品PHB優先級支持情況如下:

65系列及ROSNG平臺設備確實有較多PHB配置不支持。
為繼續實施工程擴容,需要找到原鏈路上的隧道是否有配置中興6500不支持的PHB值。
隧道端到端業務視圖無法查看隧道配置的PHB選項,需要到單點檢查。
選中擴容鏈路兩端的ZXCTN 6300設備,右鍵網元管理-業務配置-MPLS-TP隧道配置,點右側“PHB”列排序兩次,發現大部分隧道PHB配置都是默認的“繼承”,但是有4條配置的是“BE(綠色)”,正好是資料里65不支持的配置值,由此確定是這4條隧道引起。
同樣在單點隧道配置里點修改,PHB改成默認的繼承。兩端設備對應隧道全部改完后再次進行擴容下發,結果確認正常通過,問題得到解決。
注意事項
工程開通或網絡維護中在進行擴容或隧道遷移等操作時,如遇到設備報錯為“當前版本不支持當前PHB配置”,可先確定報錯設備版本是否為正??捎冒姹荆绻O(shè)備版本沒有問題,就需要排查涉及網元單點隧道配置是否異常PHB配置,對非默認配置“繼承”的隧道,需要對照資料確定是否有該型號設備不支持的PHB至配置。
