問題描述（故障現象）

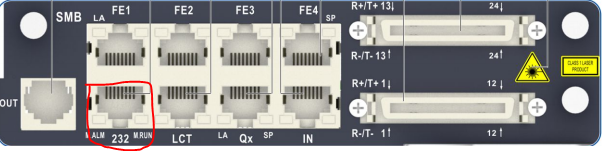

中興S200的SMC/SMB的RS232接口還是一個120歐外時鐘接口，但為了實現120歐外時鐘的接入需要在設備上進行跳線，具體接口見圖

解決方案

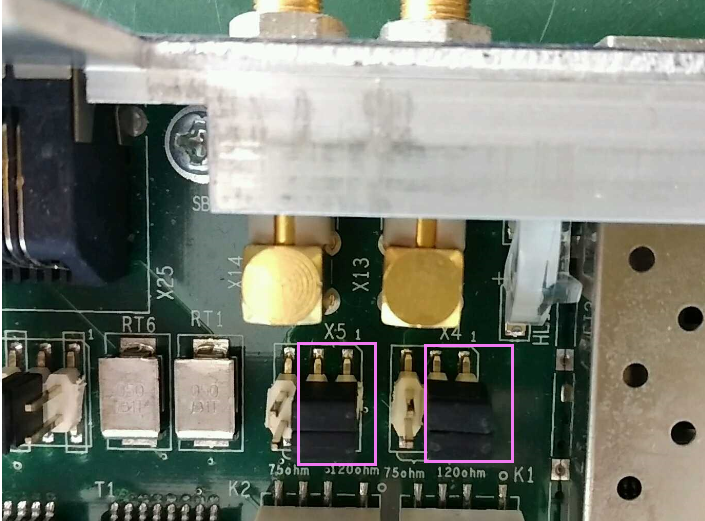

需要跳線的地方有2個，一個是主板的X4/X5的跳針，具體如圖：

第二個地方是實現時鐘功能的小板，有2種小板，一種是IBBZ，實現2Mhz信號的接入，一種是IBB小板，實現2Mbit/s信號的接入，這2種小板都有75歐和120歐的跳線，具體如下：

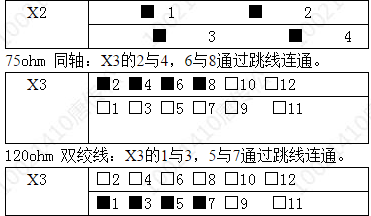

IBBZ單板有2處需要跳針：

X2的1與2，3與4通過跳線連通。

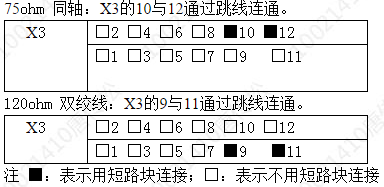

IBB單板只需要對X3進行跳針，具體如下：
