問題描述（故障現象）

在中興S200上新開通一條以太網專線業務，TFE單板上始終報VCG組丟失，VCG組丟失全部容量告警，時隙的AIS告警業務無法開通。

組網環境

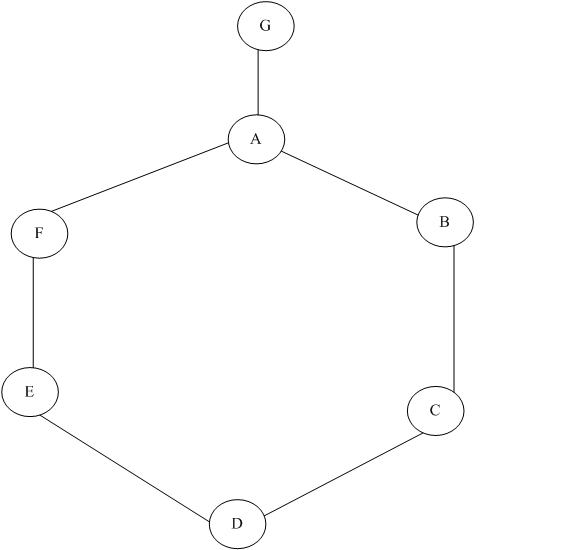

A--B--C--D--E--F--A，這六個點組成一個SDH環。A點下面單掛一臺中興S200設備G。G點和D點間通過以太網板對開以太網專線業務。

原因分析

在G點ZXMP S200TFE單板上開以太網專線業務，SDH路徑為G--A--B--C--D，業務配置無問題，在相關業務里查詢數據配置正確。但G點TFE單板上始終有VCG組丟失告警，時隙的AIS告警，在D、C、B點向G點做時隙環回，告警未消，在A點向G點做時隙環回，告警消除。說明問題發生在A點或者B點，或者A與B之間。將A點和B點的交叉板倒換并且數據重新下發后，G點上告警也未消除。于是懷疑A與B之間是否有問題。在A點上向B點插告警，發現B點上和A點對接的光板并沒有收到告警，反而F點上和A點對接的光板收到告警。

解決方案

根據上面的判斷，很明顯A--B和A--F網管上的連纖和實際的連纖是反著的，將連纖修改后，重新做業務，ZXMP S200上TFE單板上VCG組丟失，AIS之類的告警全部消除。業務得以開通。
