問題描述（故障現象）

某運營商大客戶現場的組網情況如下：

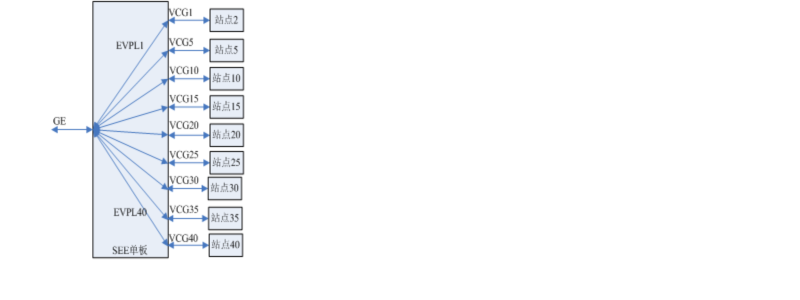

ZXMP S385設備的SEE單板對應下面數個ZXMP S200設備。開通EVPL業務。SEE單板主要起匯聚和分發作用。GE口匯聚各個站點上來的業務，并負責將業務分發到各個接入站點。SEE的GE口與40個VCG組建EVPL業務，一共創建40條EVPL業務。每條EVPL的用戶口基于“GE端口+vlan”做速率限制，限制帶寬10Mbps；每個VCG端口基于端口做速率限制，限制帶寬10Mbps，每個VCG端口配置五個VC12。

SEE單板業務開通后，發現打開網頁操作很慢。查看單板性能值，發現系統口有丟包現象。

原因分析

現場網管數據查詢，確定單板有丟包現象：即用戶口丟包。

查詢網管的性能統計，發現單板有業務丟棄幀數統計。該業務丟棄幀數是端口速率限制配置引起的。

解決方案

目前的速率限制應該根據單板配置的系統口帶寬進行配置，此種場景下系統口配置的是五個VC12，所以“GE端口+vlan”速率限制應該為10Mbps，但現場配置了10Mbps還是有紅色丟包統計，說明此vlan用戶的業務流量在某個時刻已經超出了10Mbps，故導致用戶口產生丟包。

由于丟包的數量并不大，說明流量是突然發生的，并不是持續的大于10Mbps。修改“GE端口+vlan”速率限制為100Mbps之后，業務丟棄幀數的問題解決，說明用戶口的速率限制已經正常。

注意事項

根據配置的五個VC12，如果使用儀表測試，持續發送10Mbps的流量是不會丟包的，說明單板處理恒定流量是沒有問題的；對于突發流量的處理，由于出口隊列擁塞而會導致丟包。所以工程現場中配置SEE單板的端口限速的時候盡可能的把帶寬配置大一些。這樣能否防止突發流量過大引起的丟包現象。
