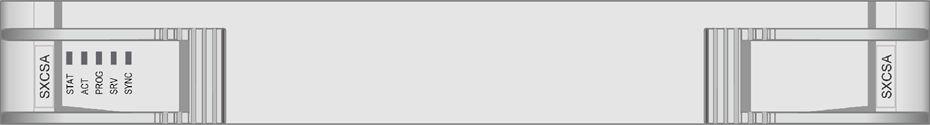

OptiX OSN3500 SXCSA超級交叉時鐘板單板由同步定時模塊、交叉連接模塊、通信與控制模塊和電源模塊組成。

同步定時模塊

同步定時模塊使用集中定時分布模式作為時鐘模式。同步定時模塊從參考時鐘源中選擇一個時鐘源作為參考時鐘。這些參考時鐘源來自線路板、支路板或外部同步時鐘源。由此生成同步系統時鐘源和2Mbit/s或2MHz的外部同步源。

精確38MHz振蕩器保證了參考時鐘在自由振蕩模式下符合ITU-T標準。

SDH時鐘（SETS）可以工作在如下模式：

鎖定模式

保持模式

自由振蕩模式

當工作在鎖定模式下時，SETS時鐘從下面三種定時信號中提取時鐘：

來自STM-N線路的定時信號（T1）

來自PDH線路的定時信號（T2）

來自外部同步時鐘源的參考信號（T3）（2MHz或2Mbit/s）

定時模塊輸出下列定時信號：

T0：系統時鐘

T4：外部定時輸出信號（2Mbit/s或2MHz）

交叉連接模塊

交叉連接模塊由下面兩部分組成：

SNCP模塊，此模塊檢測相關告警并上報告警給軟件，用于觸發SNCP、MSP等保護倒換。

高低階交叉模塊，此模塊完成高低階交叉單元的功能。

通信與控制模塊

通信與控制模塊是扣板提供的子模塊。它由CPU、寄存器、以太網端口、HDLC控制器、FPGA加載控制器和總線驅動器組成。通信與控制模塊通過總線連接到外部電路，完成對單板其他單元的管理和配置功能。
